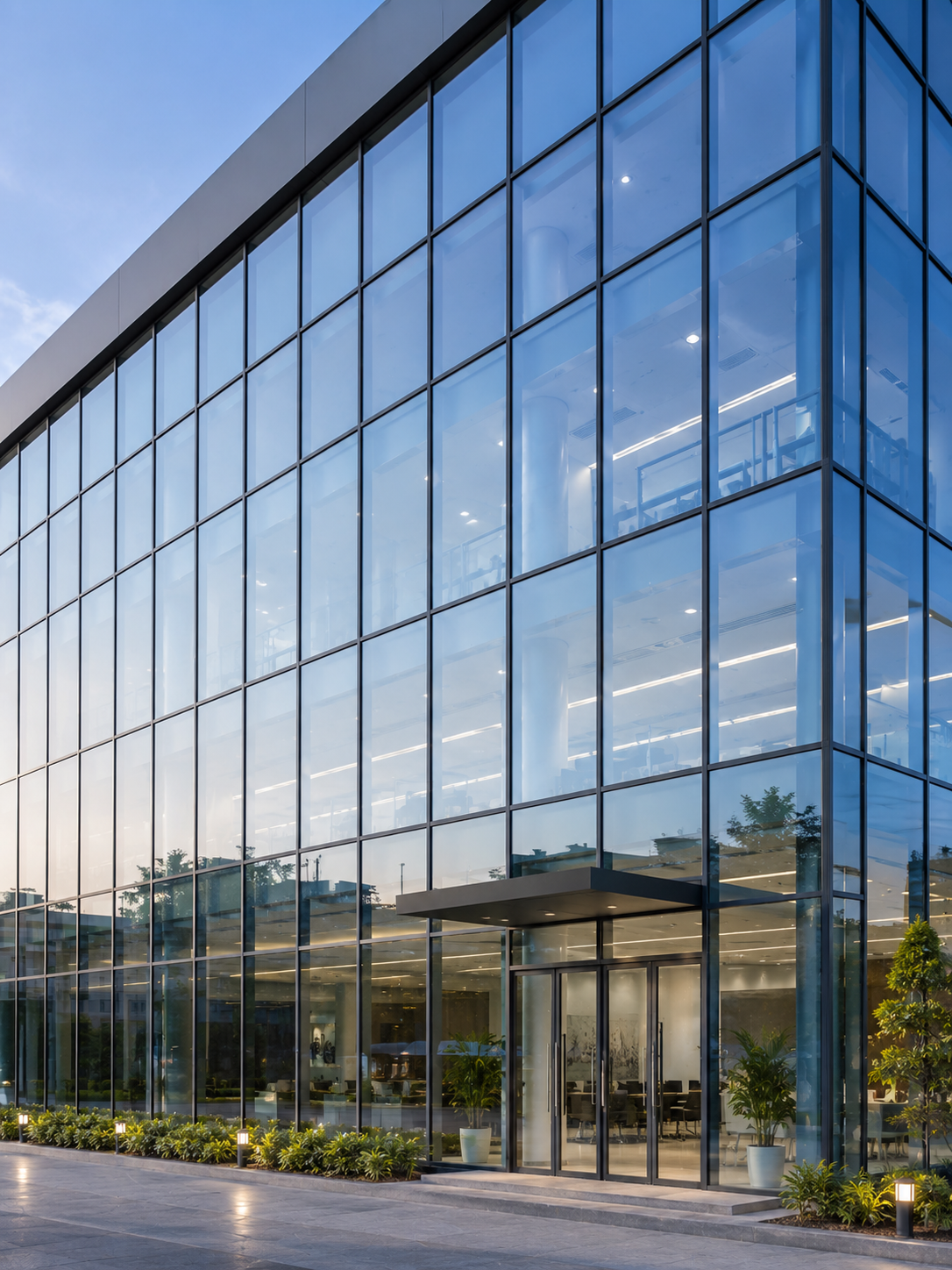

1. Định nghĩa hệ mặt dựng Stick
– Hệ mặt dựng Stick (tiếng anh: Stick curtain wall) là hệ thống mặt dựng nhôm kính. Hệ Stick bao gồm hai phần khung nhôm và phần kính. Hệ Stick được lắp đặt theo nguyên tắc lắp khung nhôm trước sau đó mới lắp lắp kính. Hệ Stick được sản xuất và gia công các thanh nhôm, kính và 1 số chi tiết khác tại nhà máy, toàn bộ công việc liên kết, lắp dựng và hoàn thiện được thực hiện tại công trường. Mặt dựng nhôm kính hệ Stick có thể sử dụng cho mọi loại bề mặt bên ngoài của tòa nhà, đặc biệt phù hợp với bề mặt tòa nhà có kiến trúc phức tạp hoặc có nhiều điểm nối.
Cấu trúc Hệ mặt dựng Stick
Cấu tạo của nó cũng như các hệ mặt dựng kính thông thường khác hệ mặt dựng kính Stick làm từ khung nhôm, kính và các phụ kiện.
Khung nhôm Hệ mặt dựng Stick bao gồm 3 dạng là khung nhôm đứng, ngang và nắp gài.
Khung nhôm đứng, ngang chuẩn dùng cho mặt dựng có kích thước đảm bảo yêu cầu tối thiểu của thiết kế, thường dùng các profile nhôm hệ mặt dựng của các hãng nhôm như Xingfa, HyunDai, Việt Pháp….. hệ khung này phải được tính toán đam bảo kết cấu.
Khung nhôm nắp gài, gồm 2 thành phần đế và nắp có kính thước đồng bộ với khung nhôm gắn trực tiếp vào bề mặt dựng sau khi đã lắp kính, có thể gắn thanh ngang và thanh dọc hoặc không (với hệ dấu đố) tuỳ yêu cầu thiết kế thiết.
Phần kính Hệ mặt dựng Stick
Mặt dựng nhôm kính hệ Stick thường được sử dụng kính ghép 2 lớp phản quang, kính hộp , ngoài ra còn có thể sử dụng kính cường lực tùy theo yêu cầu của thiết kế
2. Ưu nhược điểm của hệ mặt dựng Stick
* Ưu điểm của hệ mặt dựng Stick
– Có kết cấu an toàn và chống thấm tốt.
– Linh hoạt trong quá trình vận chuyển, thi công và lắp đặt.

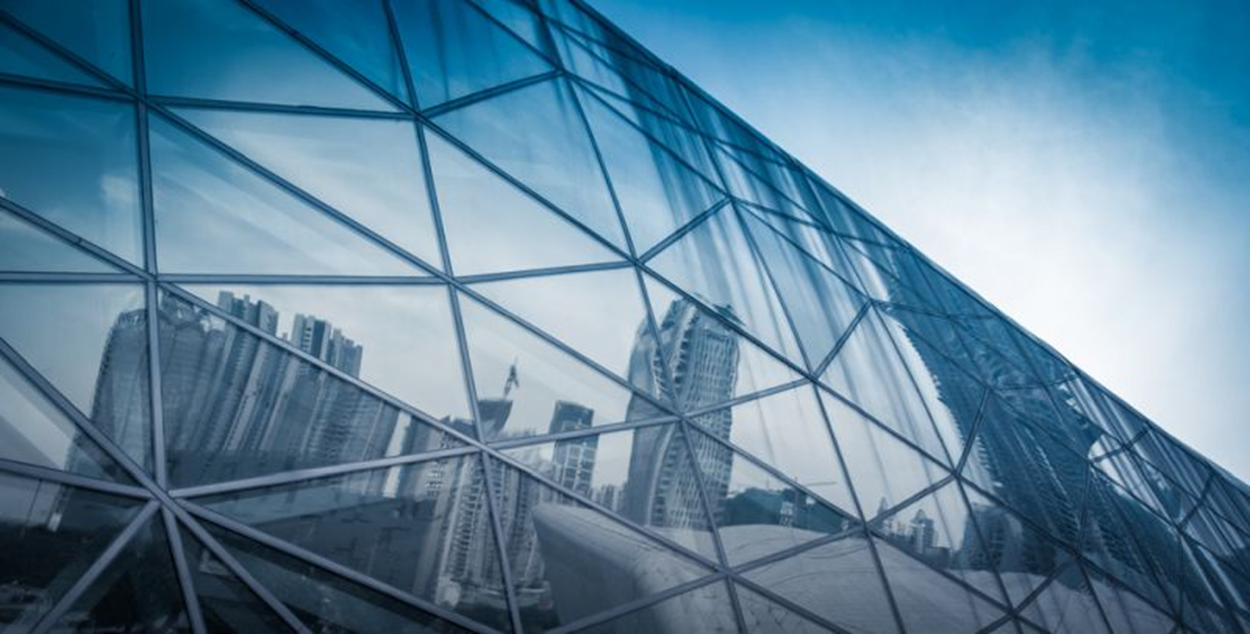

– Cho phép thi công các công trình có độ phức tạp cao như: bề mặt góc cạnh, không đồng nhất, nhiều điểm nối.
* Nhược điểm của hệ mặt dựng Stick
– Việc kiểm soát chất lượng sản phẩm tại công trình sẽ khó khăn hơn so với thi công hệ mặt dựng Unitized.
– Hao phí vật liệu nhiều
– Chất lượng phụ thuộc nhiều vào tay nghề thợ
– Thời gian thi công lâu hơn, đòi hỏi nhiều công đoạn thi công ngay tại công trường.
– Việc triển khai thi công được thực hiện phần lớn từ phía bên ngoài tòa nhà: phải chuẩn bị nhiều thiết bị nâng.
– Đòi hỏi có mặt bằng kho tại công trình rộng rãi để lưu trữ vật tư. Vì thời gian lưu trữ, quản lý vật tư kéo dài trong suốt quá trình thi công.
– Sau khi phần thô hoàn thiện thì mới tiến hành thi công được dẫn đến thời gian đưa công trình đi vào sử dụng chậm hơn
– Kính bị vỡ dẫn đến việc bảo trì, thay thế khó khăn.
3.Chủng loại hệ mặt dựng Stick
Mặt cắt hệ thống mặt dựng Stick lộ đố nhôm Xingfa
Cấu tạo Hệ mặt dựng Stick lộ đố ngang & lộ đố dọc
Mặt cắt Mặt dựng Stick hệ 110 nhôm Xingfa
4. Thi công hệ mặt dựng Stick
Bước 1: đầu tiên là lắp các thanh đố đứng (đố dọc), lắp nối tiếp từng nhịp với nhau.
Bước 2: tiếp theo, các thanh đố ngang được lắp liên kết với các thanh đố đứng sau khi các thanh đố đứng đã hoàn chỉnh.
Bước 3: cuối cùng là lắp các tấm kính, tấm nhôm và bơm keo hoàn thiện.
5. Ứng dụng của hệ mặt dựng Stick
Với những ưu nhược điểm như trên hệ mặt dựng Stick được sử dụng cho các công trình sau:
– Tường kính, mặt dựng hay mặt đứng cho tòa nhà cao tầng, văn phòng, trung tâm thương mại, trung tâm hành chính.
– Sử dụng làm mái lấy sáng và mái che cho các không gian thay cho các loại mái tôn hay mái ngói.
